Telemetria completa
Pack, SOC, capacidade, células, resistência dos fios, temperaturas e ciclos.
EASYMONITOR SMARTBMS SERIES
SmartBMS Wi-Fi
Monitoramento, configuração e integração de BMS JK em uma interface local clara, com Wi-Fi, API REST, MQTT, SNMP e Webhook.
MONITORAMENTO DE BATERIAS
Uma camada inteligente entre a BMS e suas integrações.
O SmartBMS Wi-Fi recebe os dados da BMS JK, organiza a telemetria e disponibiliza uma visao local para operação e diagnóstico. Os dados permanecem acessiveis mesmo sem depender de um serviço em nuvem.
Alarmes traduzidos
Código bruto e descrição dos alarmes ativos para uma leitura operacional mais rápida.
Configuração guiada
Parâmetros organizados por bateria, balanceamento, proteções, temperatura e operação.
Integração aberta
API REST, MQTT, Home Assistant Discovery, SNMP e Webhook somente leitura.
TRANSPORTE DA BMS
Escolha a forma de comunicação adequada para a instalação.
O firmware permite selecionar o transporte da BMS. A interface e as integrações mantêm a mesma estrutura de dados; o que muda é a camada física de comunicação.
Serial JK-BMS
Conexão pelo conector GPS da BMS JK e protocolo JK BMS RS485 Modbus V1.0, com leitura e escrita dos parâmetros validados.
Ver guia de instalaçãoBluetooth JK02
Alternativa para BMS compatíveis quando o acesso ao conector serial não é desejado. Alguns comandos possuem limitações conhecidas.
Ver compatibilidade BluetoothPainel local
Resumo vivo da bateria, abas para células, temperatura e energia, alarmes visiveis e gestão organizada dos parâmetros da BMS.
Operação responsável
Escritas passam por comandos nomeados e limites validados. A BMS continua sendo a autoridade que aceita ou recusa cada alteração.
Ecossistema TechLabsOS
Firmware dedicado para o SmartBMS, com documentação pública para desenvolvedores e integradores.
Conhecer o TechLabsOS Smart BMSInformações tecnicas
O SmartBMS Wi-Fi foi desenvolvido como uma interface dedicada entre a BMS JK, a rede local e as plataformas de supervisão. A compatibilidade deve ser conferida antes da instalação, especialmente em baterias lacradas ou com revisoes diferentes de BMS.
| Modelo | EasyMonitor SmartBMS Wi-Fi |
| Firmware | TechLabsOS Smart BMS |
| BMS compatível | BMS JK compatíveis com serial pelo conector GPS ou Bluetooth JK02. |
| Transporte da BMS | Serial JK-BMS ou Bluetooth JK02 selecionado na configuração do dispositivo. |
| Rede | Wi-Fi com modo cliente para a rede local e ponto de acesso para configuração. |
| Interface local | Painel web para status, configuração da BMS, rede e integrações. |
| Protocolos | API REST, MQTT, Home Assistant Discovery, SNMP e Webhook. |
| Escrita na BMS | Comandos e configurações nomeados, validados pelo firmware e confirmados pela BMS quando suportados. |

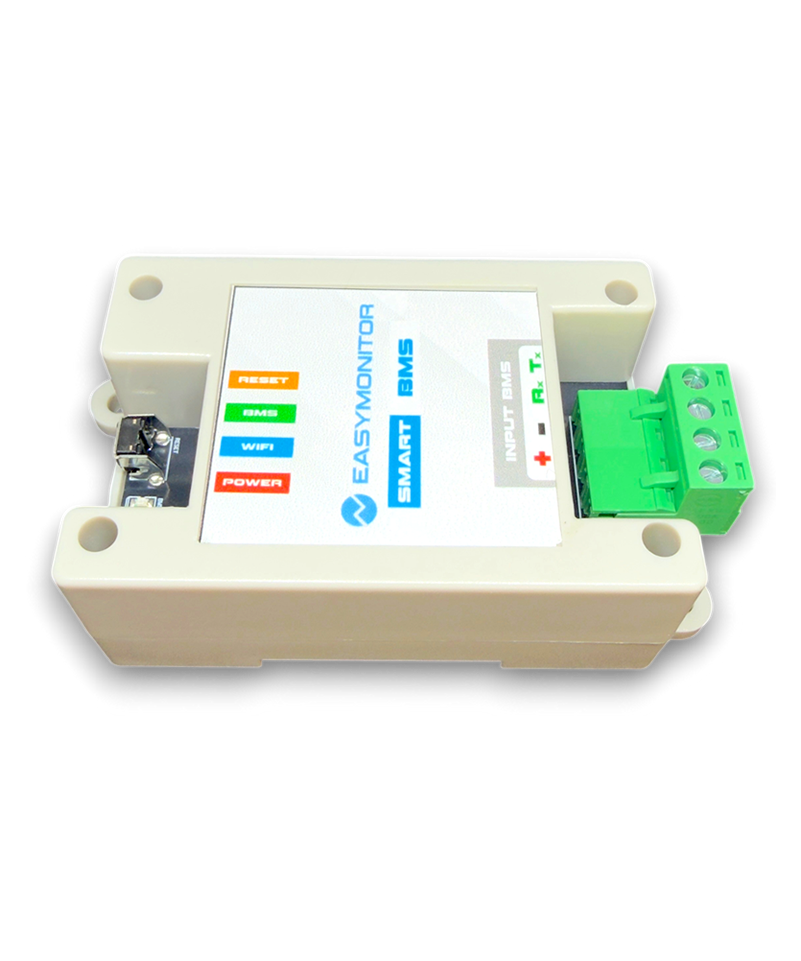

CONEXÃO SERIAL
Entrada BMS e ligacao dos fios
Na instalação serial, use o conector identificado como GPS na BMS JK. Não utilize as portas CAN/RS485, LCD ou aquecimento para esta comunicação. O cabo fornecido leva alimentação e os sinais seriais para a entrada BMS do EasyMonitor.
| Sinal na BMS JK | Cor do cabo | Entrada SmartBMS | Função |
|---|---|---|---|
VCC / VGPS | Vermelho | + | Alimentação do EasyMonitor. |
GND | Verde | - | Terra comum. |
TX | Preto | RX | Dados enviados pela BMS. |
RX | Amarelo | TX | Dados enviados pelo EasyMonitor. |
TX e RX devem ser cruzados
UART sempre cruza transmissão e recepcao: TX da BMS -> RX do SmartBMS e RX da BMS -> TX do SmartBMS. Os fios de alimentação não são cruzados.
Conectividade
- Wi-Fi para rede local e configuração por ponto de acesso.
- Serial pelo conector GPS de BMS JK compatíveis.
- Bluetooth JK02 como alternativa sem acessar o conector serial.
- API REST, MQTT, SNMP e Webhook para integração.
Interface e gerenciamento
- Resumo visual de SOC, pack, células, temperaturas e alarmes.
- Abas dedicadas para células, temperatura, energia e operação.
- Configuração da BMS separada por bateria, proteções e balanceamento.
- Gerenciamento de rede e protocolos no próprio dispositivo.
Operação controlada
- Controle de MOS de carga e descarga.
- Balanceamento, display, smart sleep e sensores de temperatura conforme compatibilidade.
- Parâmetros de tensão, temperatura e capacidade organizados na interface.
- A BMS pode recusar valores fora das regras internas do próprio fabricante.
Aplicações
O SmartBMS Wi-Fi e indicado para instalações em que a bateria precisa ser acompanhada de perto, integrada a automacoes ou monitorada a distancia com dados confiaveis da propria BMS.
Sistemas solares e armazenamento de energia
Nobreaks e bancos de bateria em infraestrutura
Veiculos, motorhomes e projetos off-grid
Telecom, POPs e sites remotos
Home Assistant e automação residencial
Laboratorios, integradores e manutenção técnica
