Antes de energizar
- Confirme a polaridade do conector GPS.
- Use somente a porta indicada da BMS.
- Verifique os fios TX e RX antes de conectar.
Instalacao, primeira conexao, operacao e diagnostico do EasyMonitor SmartBMS Wi-Fi.
1. PRIMEIROS PASSOS
O SmartBMS Wi-Fi foi desenvolvido para BMS JK compativeis. A conexao serial pelo conector GPS e o metodo recomendado. O Bluetooth JK02 e uma alternativa para baterias lacradas ou quando o conector serial nao deve ser acessado.
Nao use portas CAN, RS485, LCD ou aquecimento como substitutas da porta GPS. A compatibilidade pode variar por revisao da BMS.

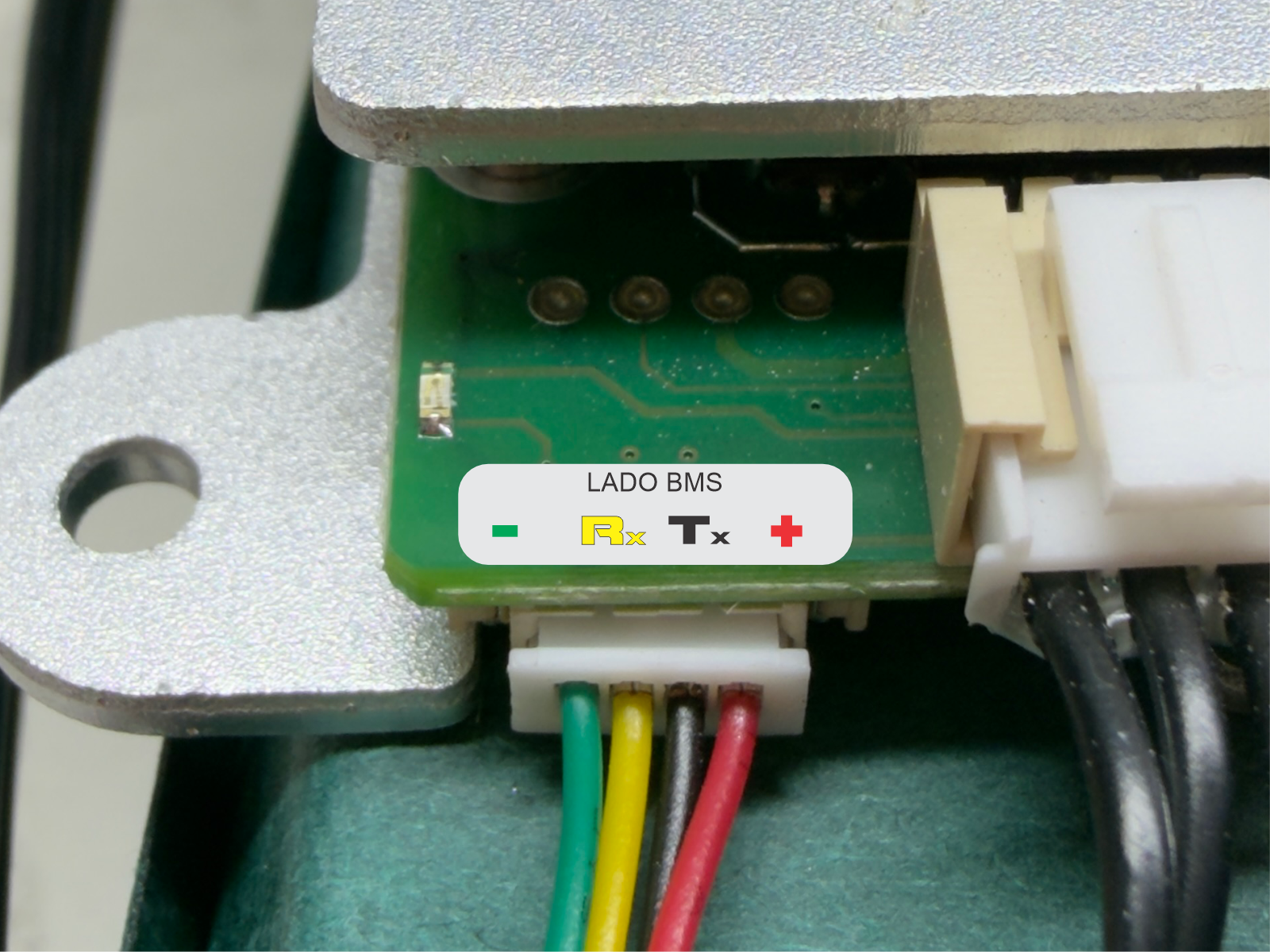

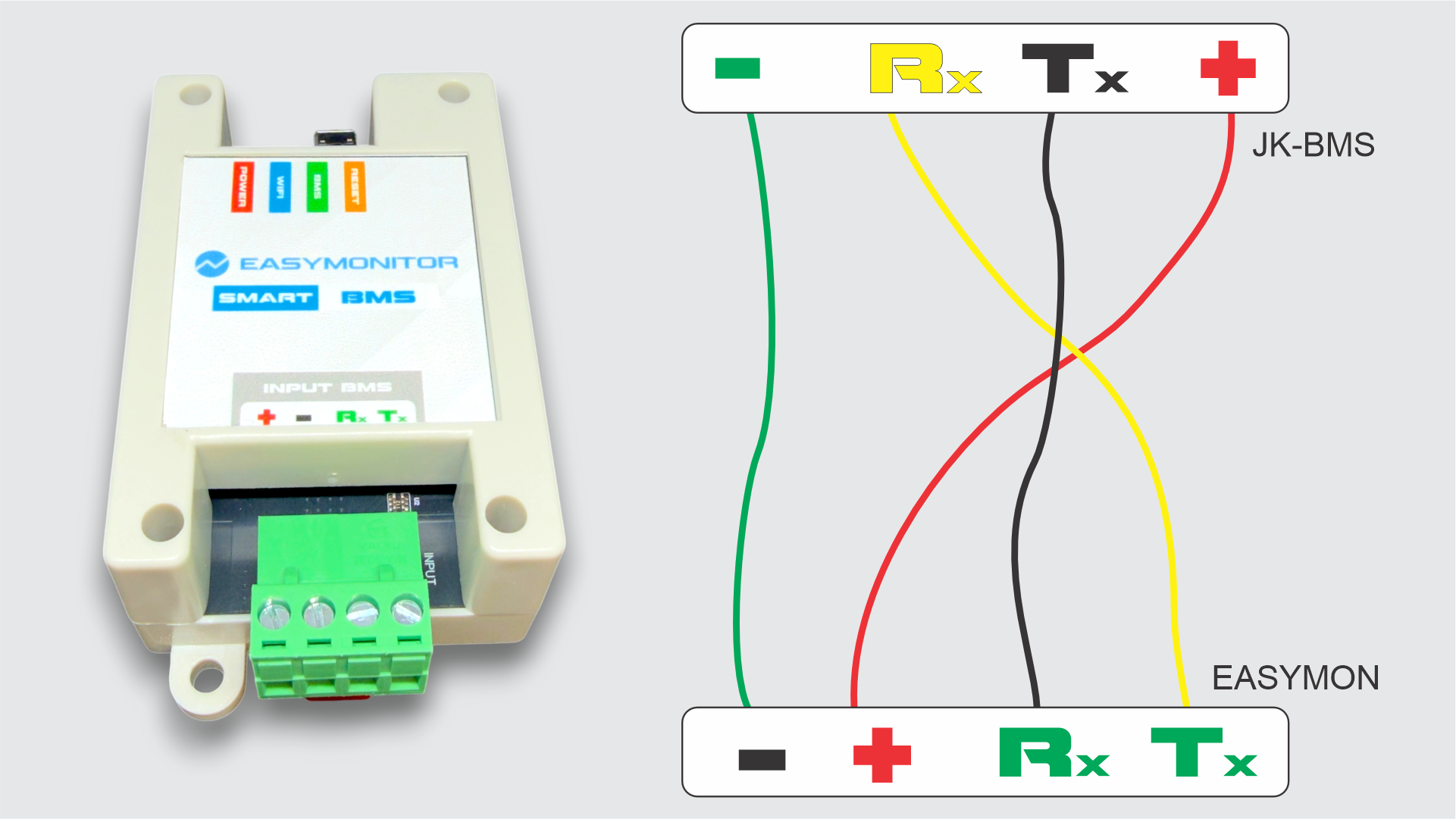

2. LIGACAO SERIAL JK-BMS
A porta Input BMS do SmartBMS recebe alimentacao e comunicacao serial. Os sinais de dados UART sempre sao cruzados: transmissao de um lado entra na recepcao do outro.
| Sinal na BMS JK | Cor do cabo | Entrada SmartBMS | Funcao |
|---|---|---|---|
VCC / VGPS | Vermelho | + | Alimentacao do EasyMonitor. |
GND | Verde | - | Terra comum. |
TX | Preto | RX | Dados enviados pela BMS. |
RX | Amarelo | TX | Dados enviados pelo EasyMonitor. |

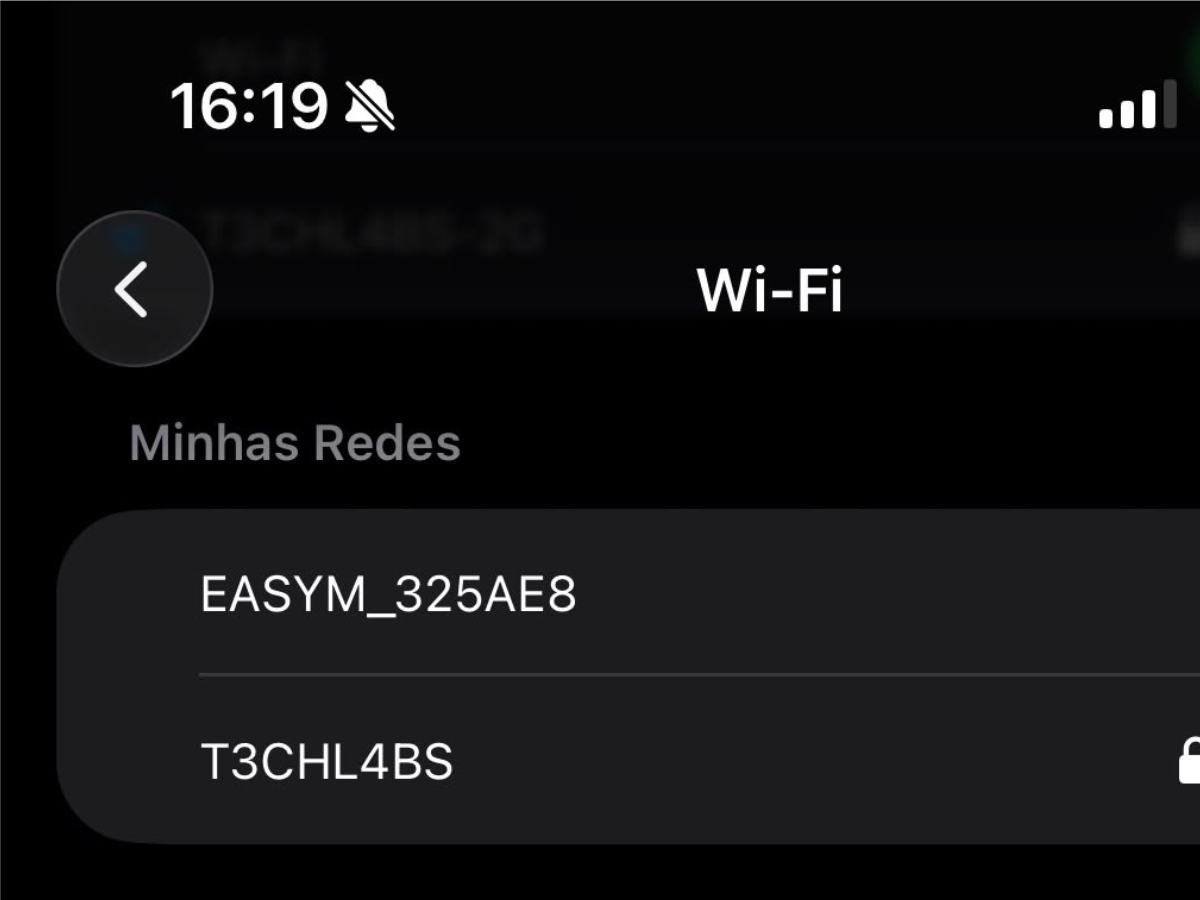

3. CONEXAO WI-FI

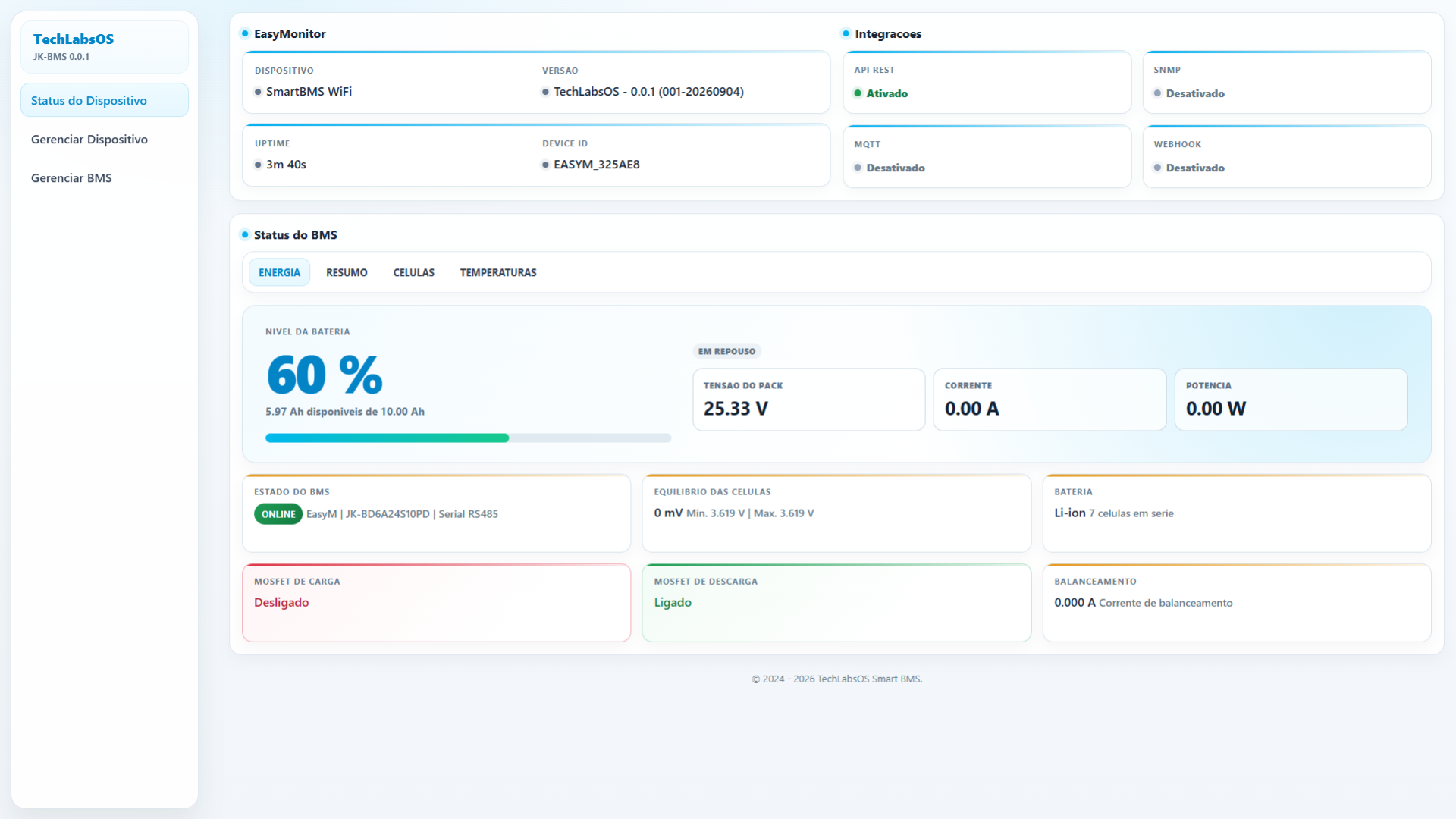

4. PAINEL E CONFIGURACOES
Acompanhe SOC, tensao do pack, corrente, potencia, celulas, temperaturas, MOSFETs e alarmes ativos.
Altere somente parametros compreendidos e compativeis com sua bateria. A BMS pode recusar valores fora das regras internas.
Configure MQTT, SNMP e Webhook no dispositivo. A documentacao dos protocolos fica em uma area separada.

5. DIAGNOSTICO E ATUALIZACAO

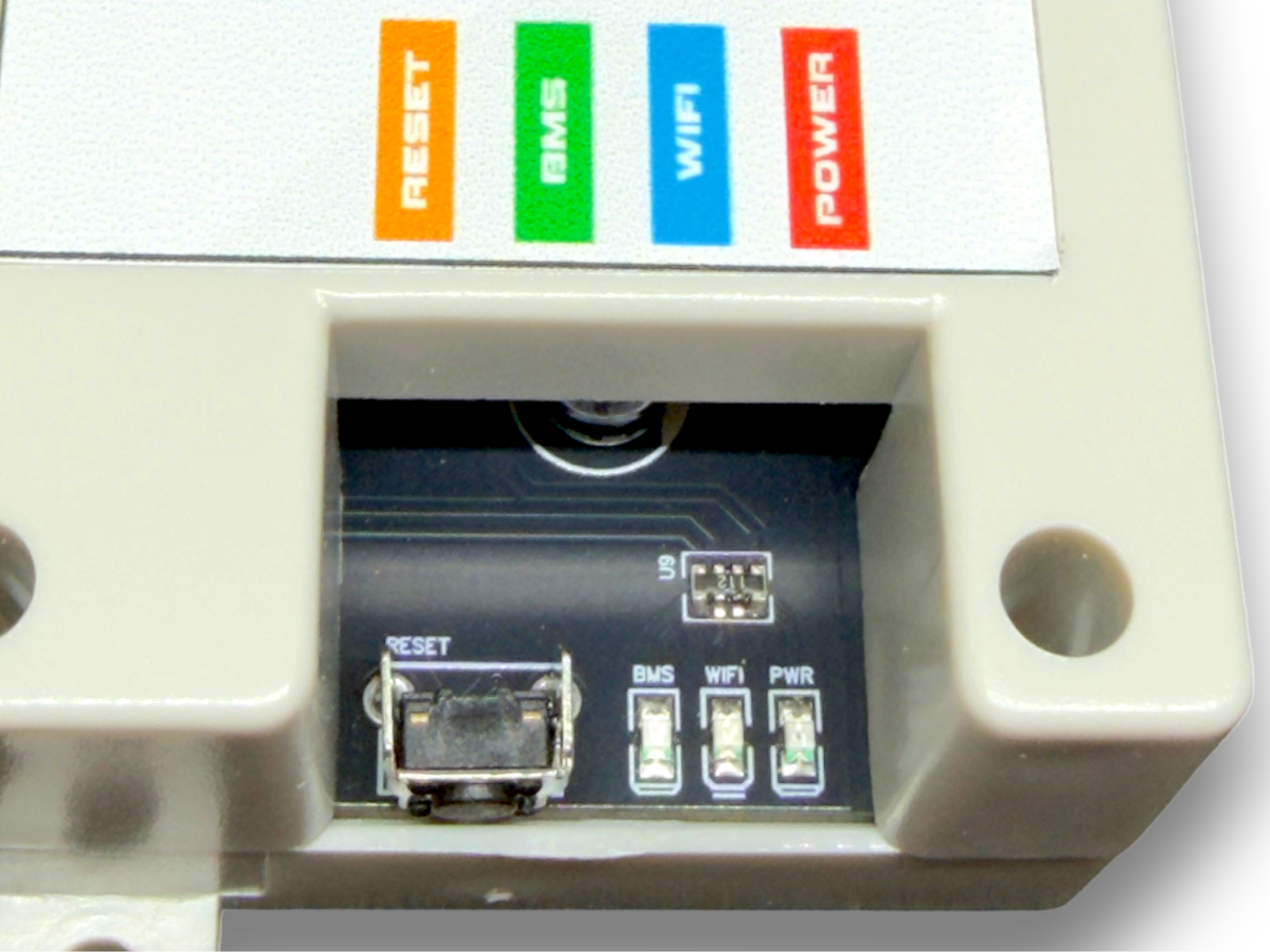

| Indicacao | Significado |
|---|---|
| LED Wi-Fi aceso | Conectado a uma rede Wi-Fi. |
| LED Wi-Fi piscando | Ponto de acesso de configuracao ativo. |
| LED BMS ativo | Comunicacao com a BMS identificada pelo firmware. |
| Alerta no painel | A BMS reportou uma condicao que deve ser analisada. |

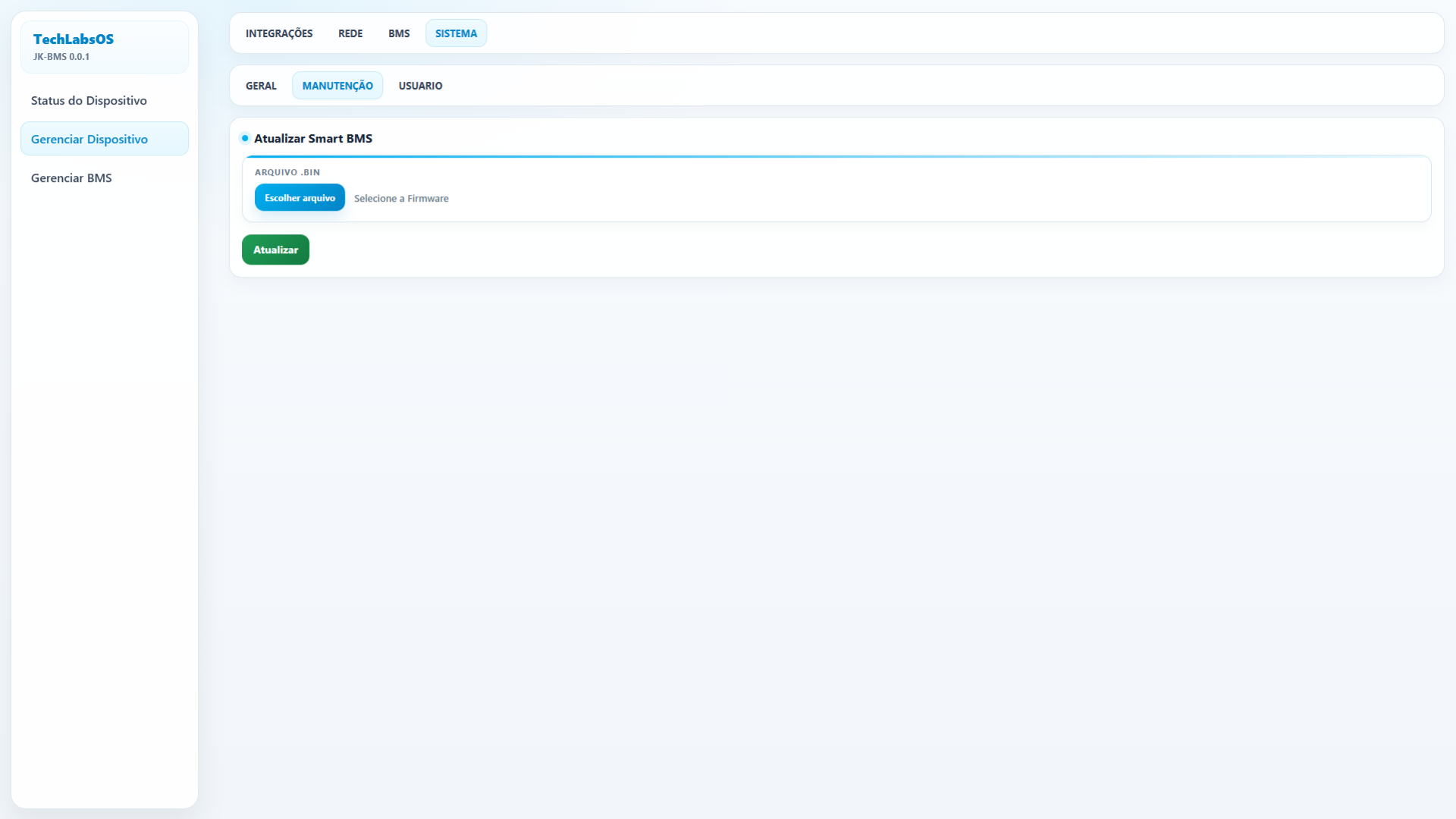

Atualizacao de firmware
Instale somente o firmware oficial adequado para a unidade e mantenha a alimentacao estavel durante todo o processo.
